Activons la fonction ci-dessous

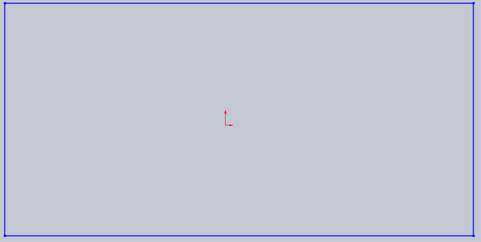

Nous allons coter l’esquisse ci-dessous

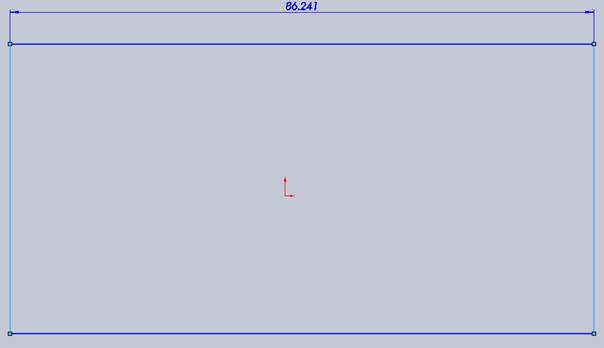

Cliquons d’abord sur la ligne verticale gauche puis sur la verticale droite

La boite de dialogue ci-dessous va s’afficher

Indiquez la valeur désirez et appuyez sur

Voici ci-dessous la même esquisse mais cette fois avec 1 rayon

Cliquons sur le rayon

Comme pour l’autre cote une boite s’affichera cliquez sur OK

Nous allons cette fois coter un angle sur la même esquisse

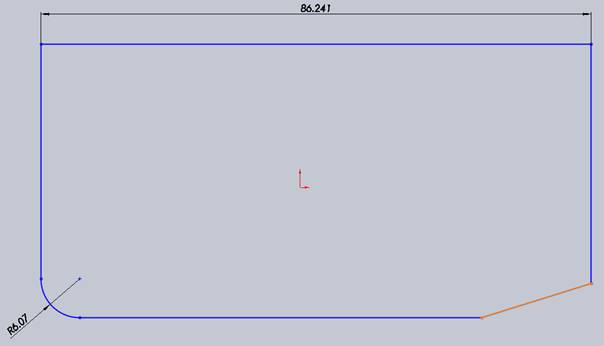

Sélectionnez le trait qui a l’angle

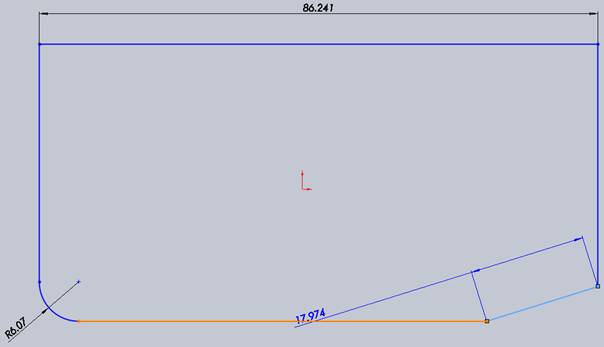

Sélectionnez ensuite le trait horizontal

Ceci afin de vous montrez que cette fonction vous permet de coté n’importe quelle ligne
